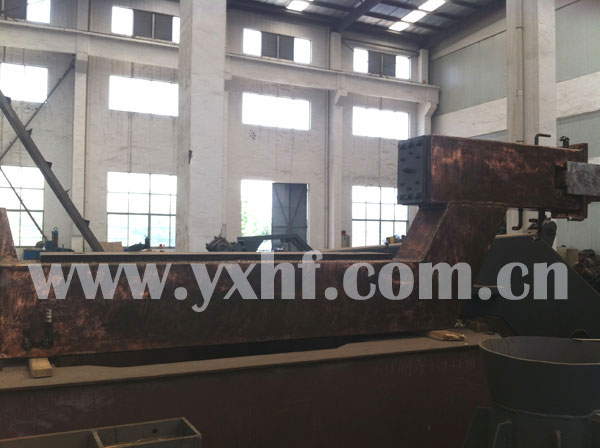

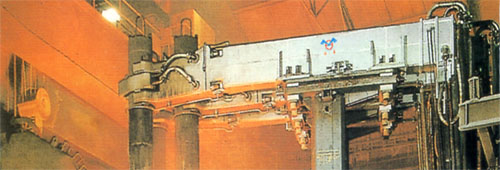

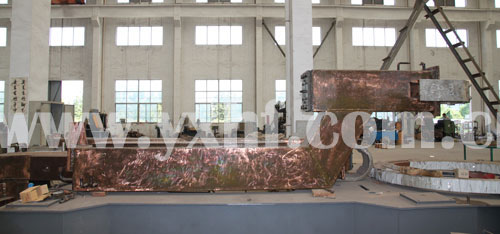

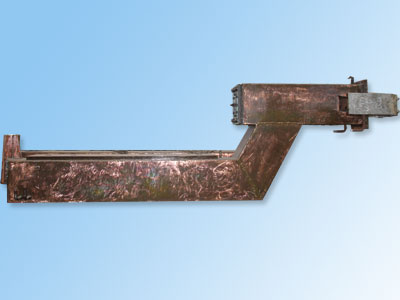

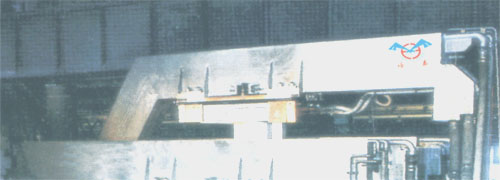

导电横臂

设备组成：

导电横臂本体。电极夹头。电极夹紧放松机构

特点：

       电极夹紧机构夹紧力大，并有良好的夹头设计，在运行时，不仅电极不会脱落，而且电极与铜夹头之间有良好的是电接触。
       电极中心圆小，既减小了在电极上的感性压降，又大大降低了耐火材料侵蚀系数，特别有利于LF炉的运行。
       全部受力部件有水冷或置于水冷构件之内，不会受炉气和电磁感应而加热，更不用担心材料会有高温蠕变或紧固件应力松驰而失效。
       在合适部位设置可靠的绝缘层，不使电流弥散，也不会产生间隙电弧，零部件不会因此得到加热而损坏。

铜钢导电横臂具有：

● 结构刚性好，减小横臂振动，工作安全可靠；
● 降低电阻及电抗值，提高电效率；
● 结构简明、紧凑、安装、使用、维修方便。

主要技术参数

型号	变压器容量	导电横臂参数					配用电弧炉容量 (T )	配LF容量 (T )	第相配用水冷电缆截面(mm²)*根数
		电极直径 mm	电极中心圆允许最小直径 mm	电极夹紧机构		冷却水消耗 m³/h
	KVA			夹紧力 Kgf	型式
HF250-□	3150	250	--250	--6200	蝶簧气压	--8	6--10	15-25	2000*1
HF300-□	5000	300	--600	--9000		10--12	10--12	35-40	2800*1
HF300-□	6300
HF350-□		350	--680	--12000			12--25		3200*1
HF350-□	8000				蝶簧液压	12--18		55-60	2000*2
HF400-□	10000	400	--750	--16000			25--30		2800*2
HF400-□	12500							65-75	3200*2
HF400-□	16000							80-120	3600*2
HF450-□	20000	450	--850	--20000		--25	30--40	130-170	4000*2
HF550-□	40000-150000	550	--1100	--30000		--30	100--160	200-300	4000*4

订购事宜(有户在订购时请提供下列各项)

▲ 型号
▲ 电极直径(mm);
▲ 电极额定电流(A);
▲ 电极中心圆直径(mm);
▲ 电极夹紧机构：液压式：液压介质类别；压力（MPa）;
气压式：压缩空气压力(MPa) .
▲与导电横臂相配的各相尺寸和三相横臂的外形和尺寸要求；
▲ 配用的水冷电缆型号；
▲ 冷却水进水温度(℃)
▲ 冷却进水压力(MPa);
▲ 其它附带要求.
